简支梁冲击试验机 故障诊断

作者：本站　发布时间：2022-2-26 9:05:33　浏览次数： 次

用途范围

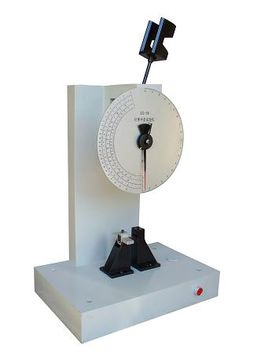

简支梁冲击试验机用于测定硬质塑料、纤维增强复合材料、尼龙 、玻璃钢、陶瓷、铸石、塑料电器绝缘材料等非金属材料的冲击韧性。是研机构、大专院校、有关厂矿进行质量检验的常用设备。有指针式显示，液晶屏显示，和电脑控制三种显示方式。

技术参数

1、摆锤能量：7.5J 15J 25J 50J

2、摆锤力距：7.5J摆锤PL=3.866Nm 15J摆锤PL=7.733 Nm

3、摆锤PL=12.889 Nm 50J摆锤PL=25.777 Nm

4、标度盘最小分度值：1/100

5、摆轴中心到试样中心距离：380mm

6、钳口圆角半径：1mm

7、冲击刀刃圆角半径±：2mm

试验方法：

1． 按照GB6672测量试验厚度，在所有试样的中心测量一点，取10个试样测试的算术平均值。

2． 根据试验的所需的抗摆锤冲击能量选用冲头，使读数在满量 程的10%――90%之间

3． 按仪器使用规则校准仪器。

4. 将试样展平放入夹持器中夹紧，试样不应有皱折或四周张力过大的现象。应使10个试样的受冲击面一致。

5． 将摆锤挂到释放装置上，在计算机上按键开始试验，使摆锤冲击试样，同样步骤作10个试验，试验结束后自动计算10个试样的算术平均值。

故障诊断

常见故障一：

度盘指针灵敏性差，卸荷后有中途停止现象，或者零点位置经常变动。此种现象的产生原因是多方面的。

1.齿杆上的滑轮及其道轨灰尘过多、锈蚀。此时需要卸下清洗干净，再加少许钟表油。

2.指针转动轴脏，应清洗。

3.齿杆压片和齿杆之间有接触，应调松。

4.缓冲器回油情况不良，应加以调整或清洗。

5.测力活塞上的皮带脱落或太松(使活塞不能匀速运转)。

6.测力活塞在油缸内摩擦力增大或卡死现象，应用氧化铬研磨膏对研，直至正常为止。

7.摆锤在扬起过程中有阻碍物，或者摆轴太脏或锈蚀，使指针回零变动大。
