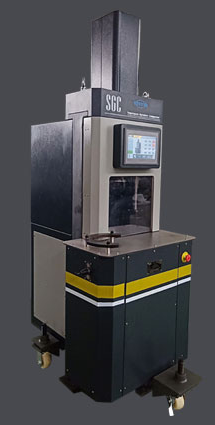

沥青混合料旋转压实仪 功能特点

作者：本站　发布时间：2022-2-25 8:38:32　浏览次数： 次

沥青混合料旋转压实仪功能特点：

■同时兼容φ100，φ150 mm试件制备（φ100试件套件属于选配件）。

■轴向压强气动恒压，采用恒压阀，试验过程中轴向压强波动小。

■机身集成静音气泵和储气罐，无需外接空气压缩机。

■机身集成电动脱模器，内置程控延时自动脱模功能。

■可以触摸操作的电动防护门，自动压实时，在安全程序控制下，防护门根据仪器状态自动开闭。特有的高级用户模式，允许关闭系统安全程序，从而实现在开启防护门的条件下试验。

■隐藏式内置LED照明系统。

■PLC和10.1寸组态触摸屏，具有速度闭环控制，角度，高度，圈数，密度等信息可实时曲线显示，试件成型方法可选高度控制和圈数控制压实模式。

■可以记录多组压实曲线过程数据和压实参数，可以查看，并能通过USB导出EXCEL文件。

■提供随机标定套件箱（含度和轴向载荷标定工具）（选配件）

  选配件不包含在仪器配置清单中，用户需要单独订购。

沥青混合料旋转压实仪技术参数：

1.压实试件尺寸：φ100/φ150 mm; （φ100mm试件套件属于选配）

2.制备试件高度： 50 - 200 mm（制备高度大于150mm试件时，需选配高度300mm试模）

3.试模尺寸：标配φ150 mm（φ100mm试模属于选配），高度 250 mm

   可以选配高度为300mm的试模（300mm高度试模属于非标定制件）

4.旋转角度：0.5 ～ 2.0°可调。（出厂默认内部角1.16°）

5.旋转周期次数：1 ～ 999可调

6.旋转工作转速：5 ～ 40 r/min可调。(出厂默认： 30±0.5r/min)

7.轴向压实压强：  600KPa（出厂设定）±10KPa

  Φ150 mm：200 ～700kpa 可调（使用内置气源时）

   Φ100 mm: 200 ~ 1500 kPa可调（使用内置气源时）

    更换外置空气压缩机（10Bar）时，φ150 mm试件可调压强最大可达900KPa出厂默认时，设置为φ150 mm试件，轴向压强600KPa

8.供电电源：AC220V±10%/50HZ，峰值功率：1.6KW（本机兼容240V/60HZ电网）

9.整机尺寸：1100×800×2120mm（高），净重：470Kg
